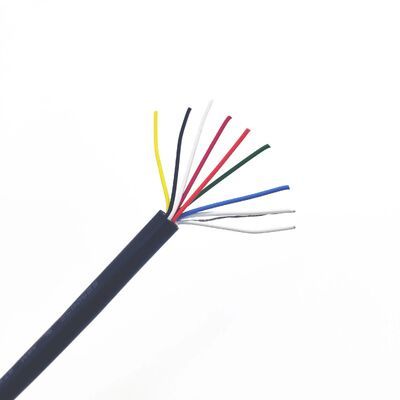

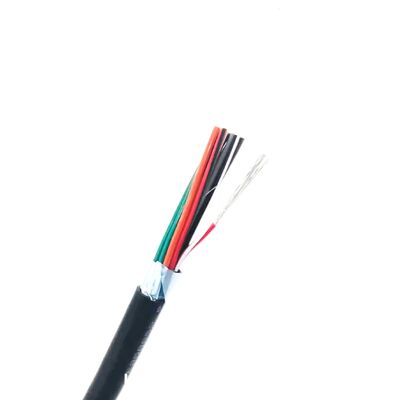

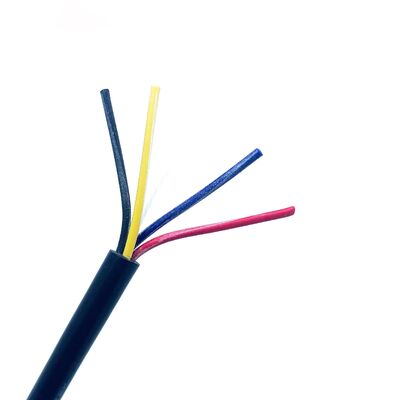

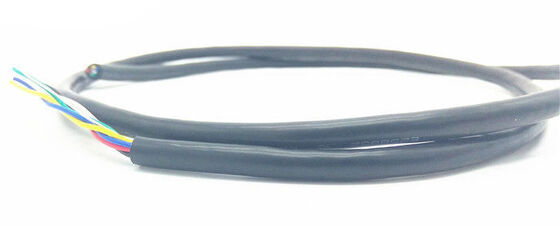

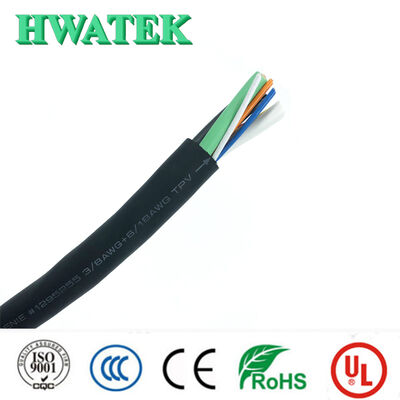

UL2517 300V нефтяной многоядерный гибкий кабель
Обзор продукции
Этот 300В кабель управления лифтом имеет медные проводники, изоляцию, заполнение, ленту, дополнительную экранизацию и конструкцию внешней оболочки.,Кабель обладает высокой гибкостью, устойчивостью к температуре до 105°C, устойчивостью к маслу и огнестойкостью.
Ключевые особенности
Высокая гибкость
Проектированы для легкой установки в узких лифтовых помещениях
Устойчивость к температуре
Для эксплуатационных температур от -40 до 105 °C
Устойчивость масла
Подходит для экспозиции масла при 60°C или 80°C
Огнеупорный
Соответствует стандартам испытаний на пламя VW-1, FT1, FT2
Области применения
В основном используется для фиксированной установки кабелей передачи сигнала в шахтах лифтов, включая:
- Управляющий шкаф для подъемного переключателя
- Кабель подъемного кабеля с переключателем безопасности
- Высоко/низко принудительные переключатели и ограничительные переключатели
- Трубопроводы и кабели для дверных замков
- Кабели для основной линии и разветвления на полных экранах
| Сфера применения |
Номинальное напряжение |
Рекомендуемые спецификации |
Рекомендуемое количество ядер |
Управляющий шкаф → проводка переключателя подъема
Кабель подъемного кабеля с переключателем безопасности |
300 В |
26AWG-14AWG |
7+1 |
| Верхний вынужденный переключатель, нижний вынужденный переключатель, верхний предел переключателя, нижний предел переключателя, переключатель замки лестницы, переключатель возврата огня |
300 В |
26AWG-14AWG |
2+1 |
| Кабель багажника дверного замка и кабель ветки дверного замка в подъемном канале |
300 В |
26AWG-14AWG |
2+1 |
Управляющий шкаф → подъемная панель
Кабель основной линии на полный дисплей, кабель ветки на полный дисплей |
300 В |
26AWG-14AWG |
Количество слоев +N+PE |
Диаграмма структуры кабеля
Строительство кабелей:
1 - проводник, 2 - изоляция, 3 - заполнение, 4 - ремень, 5 - щит (необязательно), 6 - внешний чехол
Печать:E258652 AWM STYLE 2517 ***AWG 105oC 300V VW-1- c AWM I/II A/B 105oC 300V FT1 -LF- HWATEK
Основное строительство
- Кондуктор:Плотное или неплотное медь
- Изоляция:Специальный смешанный ПВХ
- Щит или косы:Необязательно
- Жакет:Специальный смешанный ПВХ
Соответствие стандартам
Международные стандарты:UL758, UL1581, UL2556
Соблюдение экологических требований:Соответствует требованиям RoHS, REACH
Технические спецификации
- Номинальное напряжение:300 В
- Ограничение температуры:-40°C до 105°C
- Размер пламени:VW-1, FT1, FT2
- Устойчивость к маслу:60°C или 80°C Масло
- Испытание напряжения:Обменное давление 2,0 кВ/1 мин
Подробная спецификация
В следующей таблице приведены подробные размерные и электрические характеристики различных конфигураций кабелей:
| Количество ядер × спецификации |
Структура проводника |
Внешний диаметр проводника (мм) |
Средняя толщина изоляции (мм) |
Изоляция Внешний диаметр (мм) |
Средняя толщина оболочки (мм) |
Оконченный внешний диаметр (мм) |
Чистая масса кабеля (кг/км) |
Максимальное сопротивление постоянного тока проводника (20°C) Ω/km |
| 2C×26AWG |
7/0.16 |
0.48 |
0.30 |
1.2±0.05 |
0.76 |
40,3±0.20 |
19.2 |
150 |
| 2C×24AWG |
7/0.20 |
0.60 |
0.30 |
10,3±0.05 |
0.76 |
4.5±0.20 |
21.9 |
94.2 |
| 2C×22AWG |
7/0.254 |
0.76 |
0.30 |
1.5±0.05 |
0.76 |
40,9±0.20 |
27.0 |
59.4 |
| 2C×20AWG |
7/0.32 |
0.96 |
0.30 |
10,7±0.10 |
0.76 |
50,3±0.20 |
33.7 |
36.7 |
| 2C×18AWG |
16/0.254 |
1.15 |
0.30 |
10,9±0.10 |
0.76 |
50,7±0.20 |
41.2 |
23.0 |
| 2C×16AWG |
26/0.254 |
1.49 |
0.30 |
2.2±0.10 |
0.76 |
60,4±0.30 |
55.2 |
14.6 |
| 2C×14AWG |
41/0.254 |
1.87 |
0.30 |
20,6±0.10 |
0.76 |
7.2±0.30 |
75.7 |
8.96 |
Примечание:Подробные габариты и технические параметры определяются спецификацией нашего продукта.и также может быть настроен в соответствии с требованиями клиента или фактического использования.
Информация о производителе
Профиль компании:
Основанная в 2004 году с капитальными инвестициями в размере 9 миллионов долларов США, наша штаб-квартира в Куншане занимает площадь 14 980 квадратных метров.мы создали наш завод в Нантоне с капитальными инвестициями в 100 миллионов юаней, которые охватывают 34Сертифицированные по системам качества ISO9001, ISO14001, IATF16949 и ISO13485, все продукты прошли сертификации безопасности CCC, UL, CUL, CE, CSA и ETL.Мы обслуживаем клиентов по всему миру с помощью нашей установленной системы продаж, основанной на принципах управления честностью., инновации и охрана окружающей среды.
Сертификации
Процесс производства
Судоходство и логистика
Часто задаваемые вопросы
Вопрос: Какие продукты вы поставляете?
О: Мы производим провода для потребительской электроники, провода для подключения, промышленных кабелей, кабелей для роботов, кабелей для зарядки электромобилей и кабелей для новой/зеленой энергетики.
Вопрос: Какие у вас сертификаты?
О: Мы поддерживаем сертификаты UL, CE, 3C, Dekra, CQC, TUV, Rohs, Reach и ETL.
Q: Можно получить образцы перед заказом?
О: Да, мы предоставляем образцы для оценки до размещения заказа.
Вопрос: Сколько времени вы проводите?
О: Стандартные заказы выполняются в течение 2-3 недель, увеличиваясь до 5-6 недель в пиковые сезоны.
Вопрос: Как вы гарантируете качество продукции?
О: Мы проводим предварительный отбор образцов перед массовым производством и окончательную проверку перед отгрузкой, чтобы обеспечить соответствие стандартам качества.
