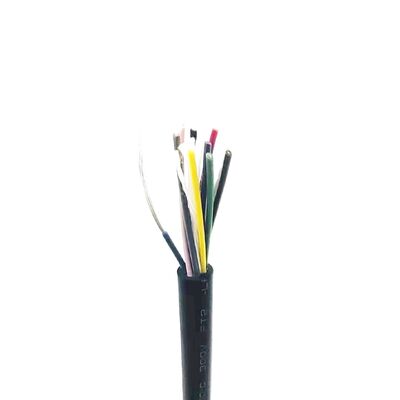

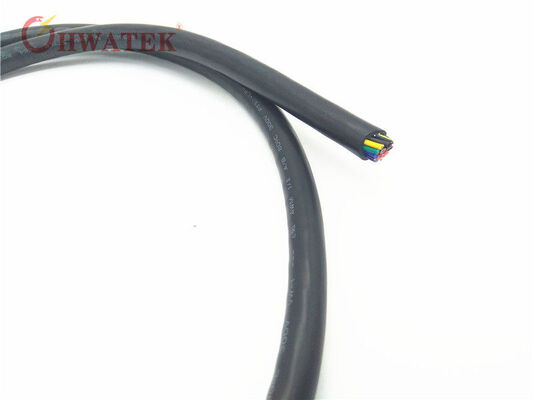

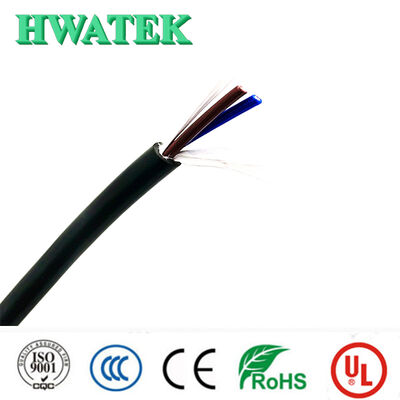

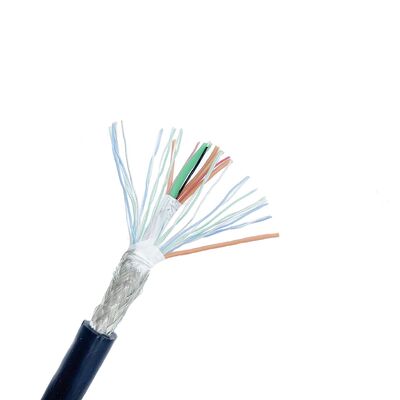

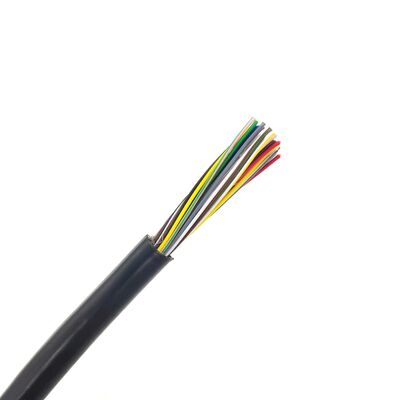

ПВХ обшивка FT2 пламя 26AWG многоядерный гибкий кабель
Обзор продукции
Этот 300-вольтовый кабель управления сигналом для проводки вала лифта имеет медные проводники, изоляцию, заполнение, ленту, дополнительную экранизацию и наружную оболочку.термостойкостьВсе материалы соответствуют экологическим стандартам RoHS & Reach.
Ключевые особенности
Высокая гибкость для простой установки
Термостойкость: от -40°C до 105°C
Устойчивость к маслу: 60°C или 80°C
Огнестойкость: VW-1, FT1, FT2
Соответствует требованиям RoHS & Reach
Номинальное напряжение 300 В
Области применения
В основном используется для фиксированной установки кабелей передачи сигнала в шахтах лифтов.
| Сфера применения |
Номинальное напряжение |
Рекомендуемые спецификации |
Рекомендуемое количество ядер |
Управляющий шкаф → проводка переключателя подъема
Кабель подъемного кабеля с переключателем безопасности |
300 В |
26AWG-14AWG |
7+1 |
| Верхний вынужденный переключатель, нижний вынужденный переключатель, верхний предел переключателя, нижний предел переключателя, переключатель замки лестницы, переключатель возврата огня |
300 В |
26AWG-14AWG |
2+1 |
| Кабель багажника дверного замка и кабель ветки дверного замка в подъемном канале |
300 В |
26AWG-14AWG |
2+1 |
Управляющий шкаф → подъемная панель
Кабель основной линии на полный дисплей, кабель ветки на полный дисплей |
300 В |
26AWG-14AWG |
Количество слоев +N+PE
Примечание: количество слоев 7 и выше |
Диаграмма структуры кабеля
1 - дирижер
2 - Изоляция
3 - Наполнение
4 - Ремень
5 - Щит (необязательно)
6 - Внешняя оболочка
Печать:E258652 AWM STYLE 2517 ***AWG 105oC 300V VW-1- c AWM I/II A/B 105oC 300V FT1 -LF- HWATEK
Основное строительство
- Кондуктор:Твердые или натянутые
- Изоляция:Специальный смешанный ПВХ
- Щит или косы:Необязательно
- Жакет:Специальный смешанный ПВХ
Стандарты соответствия
UL758
UL1581
UL2556
RoHS
REACH
Технические спецификации
- Номинальное напряжение:300 В
- Номинальная температура:-40°C до 105°C
- Размер пламени:VW-1, FT1, FT2
- Устойчивость к маслу:60oC или 80oC Масло
- Испытание на напряжение:Обменное давление 2,0 кВ/1 мин
Подробная спецификация
| Количество ядер*Спецификации |
Структура проводника |
Внешний диаметр проводника (мм) |
Средняя толщина изоляции (мм) |
Внешний диаметр изоляции (мм) |
Средняя толщина оболочки (мм) |
Оконченный наружный диаметр (мм) |
Чистая масса кабеля (кг/км) |
Максимальное сопротивление постоянного тока проводника (20oC) Ω/km |
| 2C*26AWG | 7/0.16 | 0.48 | 0.30 | 1.2±0.05 | 0.76 | 40,3±0.20 | 19.2 | 150 |
| 2C*24AWG | 7/0.20 | 0.60 | 0.30 | 10,3±0.05 | 0.76 | 4.5±0.20 | 21.9 | 94.2 |
| 2C*22AWG | 7/0.254 | 0.76 | 0.30 | 1.5±0.05 | 0.76 | 40,9±0.20 | 27.0 | 59.4 |
| 2C*20AWG | 7/0.32 | 0.96 | 0.30 | 10,7±0.10 | 0.76 | 50,3±0.20 | 33.7 | 36.7 |
| 2C*18AWG | 16/0.254 | 1.15 | 0.30 | 10,9±0.10 | 0.76 | 50,7±0.20 | 41.2 | 23.0 |
| 2C*16AWG | 26/0.254 | 1.49 | 0.30 | 2.2±0.10 | 0.76 | 60,4±0.30 | 55.2 | 14.6 |
| 2C*14AWG | 41/0.254 | 1.87 | 0.30 | 20,6±0.10 | 0.76 | 7.2±0.30 | 75.7 | 8.96 |
Примечание 1: Подробные габариты и технические параметры определяются спецификацией нашей продукции.и также может быть настроен в соответствии с требованиями клиента или фактического использования.
