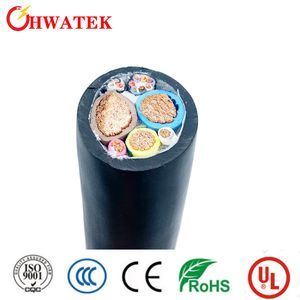

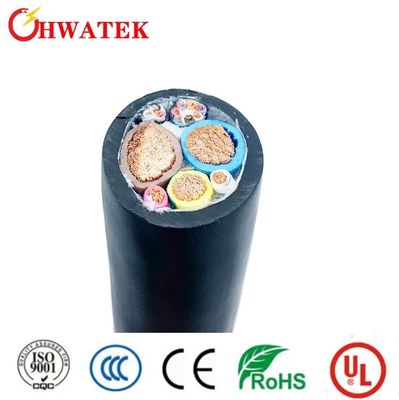

Кабель зарядки электрического электромобиля с высоким напряжением постоянного тока 1000 В с изоляцией TPU и многоядерным дизайном, соответствующим требованиям RoHS
Basic Properties
Certification:
ISO9001, CE, CCC, RoHS
Trading Properties
Minimum Order Quantity:
3 000 метров
Price:
US $0.5-1 / Meter
Product Summary
1000В HV высоковольтный зарядное устройство для электромобилей многоядерный электрический кабель постоянного тока Спецификации продукции Спецификация Название кабеля Электромобильный кабель Кабель SPEC 2C×80mm2+1C×25mm2+2C×4mm2+(3C×0.75mm2)(P2)+(7C×0.75mm2)Соответствует требованиям RoHS Положение A: ...
Product Details
Выделить:
Кабель для зарядки электромобилей
,Кабель зарядки электромобилей с изоляцией TPU
,Кабель для зарядки электромобилей
Sheath Material:
ТПЭ
Insulation Material:
TPU
Material Shape:
Круглый проволока
Cable Specification:
2C × 80MM2+1C × 25 мм2+2C × 4 мм2+(3C × 0,75 мм2) (P2)+(7C × 0,75 мм2)
Conductor Material:
Необработанная медь, необработанная
Conductor Size:
2580/0,20 ±0,008 мм, 798/0,20 ±0,008 мм, 224/0,15±0,008 мм
Outer Diameter:
12,40±0,25 мм, 7,00±0,20 мм, 2,70±0,15 мм, 1,40±0,10 мм
Insulation Thickness:
1,60 мм, 1,20 мм, 1,00 мм, 0,50 мм
Rated Voltage:
DC 1000V
Rated Temperature:
Куртка -40 ~ 90ºC, изоляция -40 ~ 125ºC
Max Conductor Resistance:
0,242 Ом/км, 0,78 Ом/км, 4,95 Ом/км, 26 Ом/км
Insulation Voltage Withstand:
AC 2,5 кВ/5 минут, ток утечки ≤5 мА
Min Insulation Resistance:
500 мОм. КМ
Tensile Strength:
≥20 МПа
Elongation:
≥300%
Product Description
1000В HV высоковольтный зарядное устройство для электромобилей многоядерный электрический кабель постоянного тока
Спецификации продукции
| Спецификация | Название кабеля | Электромобильный кабель |
|---|---|---|
| Кабель SPEC | 2C×80mm2+1C×25mm2+2C×4mm2+(3C×0.75mm2)(P2)+(7C×0.75mm2) Соответствует требованиям RoHS |
|
| Положение | A: 2C×80 мм2 B: 1C×25 мм2 C: 1C×4 мм2 D: (3C×0,75mm2) ((P2) E: (7C × 0,75 мм2) |
|

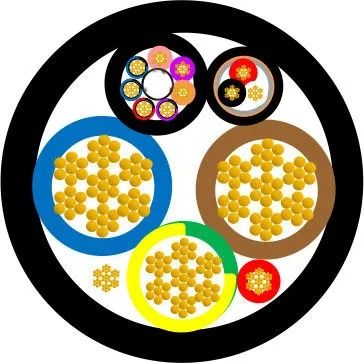

Детальное строительство
| Компонент | Спецификация |
|---|---|
| Кондуктор |
Материал:Необработанная медь Размер: - 2580/0,20 ± 0,008 мм - 798/0,20 ± 0,008 мм - 224/0,15±0,008 мм +10/1# Тинзель+1000D Кевлар - 40/0.15±0.008 мм +10/0.19 мм Тенцель + 200 DKevlar - 40/0.15±0.008mm+10/0.19mmTinsel+200D Кевлар |
| Превышение. | 12.40±0.25 мм. 7.00±0.20 мм. 2.70±0.15 мм. 1.40±0.10 мм. 1.40±0.10 мм. |
| Изоляция |
Материал:Термопластика ((EF2585,85±3A) Минимальная средняя толщина1.60 мм. 1.20 мм. 1.00 мм. 0.50 мм. Минимальная толщина в любой точке:1.34 мм. 0.98 мм. 0.80 мм. 0.35 мм. Превышение:15.60±0.40 мм. 9.60±0.30 мм. 4.70±0.20 мм. 2.50±0.10 мм. 2.50±0.10 мм. |
| КАБЛИРОВАНИЕ-1 |
Наполнитель:/ Ѕоттон Ѕоттон Материал:/ Al-mylar (взглянув наружу) |
| Брайд |
Материал:Консервированная медь. Размер:0,12 мм, ≥60% |
| Внутренний пиджак |
Материал:/ TPE TPE Минимальная средняя толщина/ 0.60 мм 0.60 мм Минимальная толщина в любой точке:/ 0.42 мм. / 0.42 мм. Превышение:- 7,20±0,25 мм. 9,70±0,25 мм. |
| КАБЛИРОВАНИЕ |
Наполнитель:Укрепленная PP веревка Материал:Нетканые ((≥25% перекрытия) Сборка:2C×80mm2+1C×25mm2+2C×4mm2+(3C×0.75mm2)(P2)+(7C×0.75mm2) |
| ПОДКРУПКИ |
Материал:ТПУ Минимальная средняя толщина2.80 мм Минимальная толщина в любой точке:2.28 мм Превышение:380,00+0,6/-1,00 мм |
Характеристики производительности
| Электрические характеристики | Физические свойства |
|---|---|
|
Номинальное напряжение:Прямой 1000В Номинальная температура: - Жакет: -40 ~ 90oC - Изоляция: -40 ~ 125oC Максимальное сопротивление проводника ((20oC): А:0.242Ω/км B:00,78Ω/км C:4.95Ω/km D&E:26Ω/km Изоляция Выдержка напряжения ((Ядра A & B,10m): Течение переменного тока 2,5 кВ/5 мин,ток утечки ≤ 5 мА Завершенный кабель Выдержка напряжения ((Ядро А до A & B, 10 м): Течение переменного тока 3,5 кВ/15 мин,ток утечки ≤ 5 мА Минимальное сопротивление изоляции ((20oC, ядро A до A & B):500MΩ.km |
Прочность на растяжение:≥ 20 МПа Удлинение:≥ 300% Состояние в возрасте:110±1oC×168h Процент первоначальной прочности на растяжение:≤ ± 30% Процент исходной элонгации:≤ ± 30% Испытание высокой температуры под давлением:≤ 50% Испытание теплового удара:Никаких трещин. Испытание совместимости:GB/T 33594 Испытание на огне:ГБ/Т 18380.12-2008 Испытание искусственного воздействия ветра:GB/T 33594 Испытание на низкой температуре:-40°С на 16°С, никаких трещин. Химическая стрессовая кислота:Алкальный раствор N-оксальной кислоты, раствор гидроксида Н-натрия:GB/T 33594 Подвижность транспортного средства:Требования и методы испытаний должны соответствовать GB/T 20234.1-2015 7.21 Минимальный радиус изгиба:6*OD Устойчивость к абразии:≥2000 раз Устойчивость к химическим веществамGB/T 33594 Испытание сопротивления раздавлению:GB/T 33594 Сгибается вокруг испытания:GB/T 33594 |

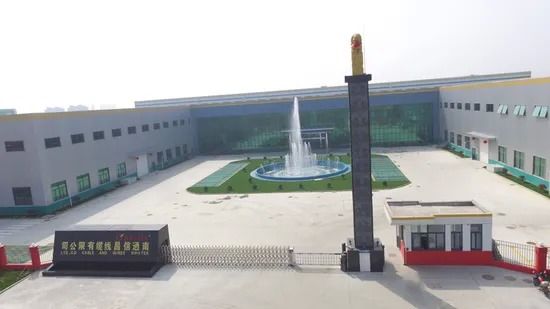

Профиль компании
Основанная в 2004 году с капитальными инвестициями в размере 9 миллионов долларов США, наша штаб-квартира в Куншане занимает площадь 14 980 квадратных метров.
В 2020 году мы создали наш завод в Нантоне с капитальной инвестицией в 100 миллионов юаней, которая охватывает 34 000 квадратных метров.
С сертификатами системы ISO9001, ISO14001, IATF16949, ISO13485, все наши продукты прошли сертификаты безопасности CCC, UL, CUL, CE, CSA, ETL.Мы работаем с глобальными клиентами в различных областях через нашу хорошо зарекомендовавшуюся систему продаж, основанную на управленческом принципе честности, инновации и охрана окружающей среды.
Прогресс производства
Морская перевозка
Часто задаваемые вопросы
Вопрос: Что вы можете предложить?
О: Мы производим провода для бытовой электроники, провода для подключения, промышленных кабелей, кабелей для роботов, кабелей для зарядки электромобилей и новых/зеленых энергетических кабелей.
Вопрос: Какие сертификаты вы получаете?
У нас есть сертификаты UL, CE, 3C, Dekra, CQC, TUV, Rohs, Reach, ETL.
Вопрос: Можно получить образцы перед заказом?
О: Да, мы готовы организовать вам образцы.
Вопрос: Сколько у вас времени?
О: Обычно мы можем закончить ваши заказы в течение 2-3 недель, и 5-6 недель в пиковый сезон.
Вопрос: Как вы можете гарантировать качество продукции?
О: Мы всегда предоставляем предварительный образец до массового производства и проводим окончательную проверку перед отгрузкой.
